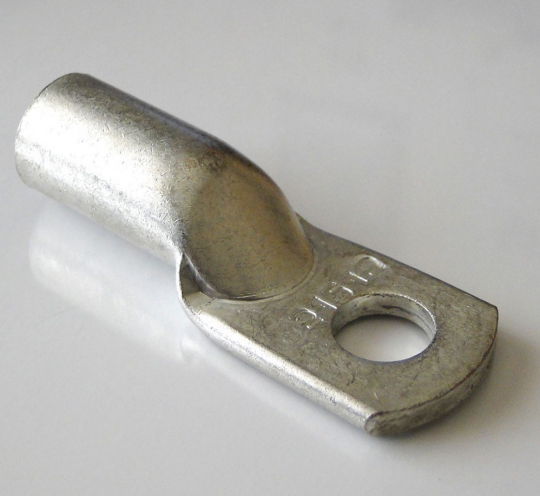

Стандарт DIN 46235. Европейский стандарт наконечников. Наконечники широко применяется в машиностроение и производстве щитового оборудования. Предназначены для оконцевания опрессовкой медных кабелей и проводов. Электролитическое лужение покрытия. Рабочее напряжение: до 35 кВ.
| Наименование | Сечение (мм²) | Винт | Размеры (мм) | ||||
| D | B | L | d | d1 | |||
|
ТМЛ (DIN) 6–5 |
6 |
М5 |
5,3 |
8,5 |
30,5 |
5,5 |
3,8 |
|
ТМЛ (DIN) 6–6 |
6 |
М6 |
6,4 |
8,5 |
31,5 |
5,5 |
3,8 |
|
ТМЛ (DIN) 10–5 |
10 |
М5 |
5,3 |
9 |
34 |
6 |
4,5 |
|
ТМЛ (DIN) 10–6 |
10 |
М6 |
6,4 |
9 |
34,5 |
6 |
4,5 |
|
ТМЛ (DIN) 16–6 |
16 |
М6 |
6,4 |
13 |
43,5 |
8,5 |
5,5 |
|
ТМЛ (DIN) 16–8 |
16 |
М8 |
8,4 |
13 |
46 |
8,5 |
5,5 |
|
ТМЛ (DIN) 16–10 |
16 |
М10 |
10,5 |
17 |
48 |
8,5 |
5,5 |
|
ТМЛ (DIN) 25–6 |
25 |
М6 |
6,4 |
14 |
45,5 |
10 |
7 |
|
ТМЛ (DIN) 25–8 |
25 |
М8 |
8,4 |
16 |
48 |
10 |
7 |
|
ТМЛ (DIN) 25–10 |
25 |
М10 |
10,5 |
17 |
50 |
10 |
7 |
|
ТМЛ (DIN) 35–8 |
35 |
М8 |
8,4 |
17 |
52 |
12,5 |
8,2 |
|
ТМЛ (DIN) 35–10 |
35 |
М10 |
10,5 |
19 |
54 |
12,5 |
8,2 |
|
ТМЛ (DIN) 50–8 |
50 |
М8 |
8,4 |
20 |
62 |
14,5 |
10 |
|
ТМЛ (DIN) 50–10 |
50 |
М10 |
10,5 |
22 |
64 |
14,5 |
10 |
|
ТМЛ (DIN) 70–10 |
70 |
М10 |
10,5 |
24 |
67 |
16,5 |
11,5 |
|
ТМЛ (DIN) 70–12 |
70 |
М12 |
13 |
24 |
68 |
16,5 |
11,5 |
|
ТМЛ (DIN) 95–10 |
95 |
М10 |
10,5 |
28 |
77 |
19 |
13,5 |
|
ТМЛ (DIN) 95–12 |
95 |
М12 |
13 |
28 |
78 |
19 |
13,5 |
|
ТМЛ (DIN) 120–10 |
120 |
М10 |
10,5 |
32 |
85 |
21 |
15,5 |
|
ТМЛ (DIN) 120–12 |
120 |
М12 |
13 |
32 |
86 |
21 |
15,5 |
|
ТМЛ (DIN) 150–10 |
150 |
М10 |
10,5 |
34 |
93 |
23,5 |
17 |
|
ТМЛ (DIN) 150–12 |
150 |
М12 |
13 |
34 |
94 |
23,5 |
17 |
|
ТМЛ (DIN) 185–12 |
185 |
М12 |
13 |
37 |
98 |
25,5 |
19 |
|
ТМЛ (DIN) 185–16 |
185 |
М16 |
17 |
37 |
101 |
25,5 |
19 |
|
ТМЛ (DIN) 240–12 |
240 |
М12 |
13 |
42 |
108 |
29 |
21,5 |
|
ТМЛ (DIN) 240–16 |
240 |
М16 |
17 |
42 |
111 |
29 |
21,5 |
|
ТМЛ (DIN) 300–16 |
300 |
М16 |
17 |
46 |
119 |
32 |
24,5 |
|
ТМЛ (DIN) 400–16 |
400 |
М16 |
17 |
54 |
140 |
38,5 |
27,5 |
|
ТМЛ (DIN) 500–20 |
500 |
М20 |
21 |
60 |
150 |
42 |
31 |
|
ТМЛ (DIN) 625–20 |
625 |
М20 |
21 |
64 |
160 |
44 |
34,5 |
